Descrição

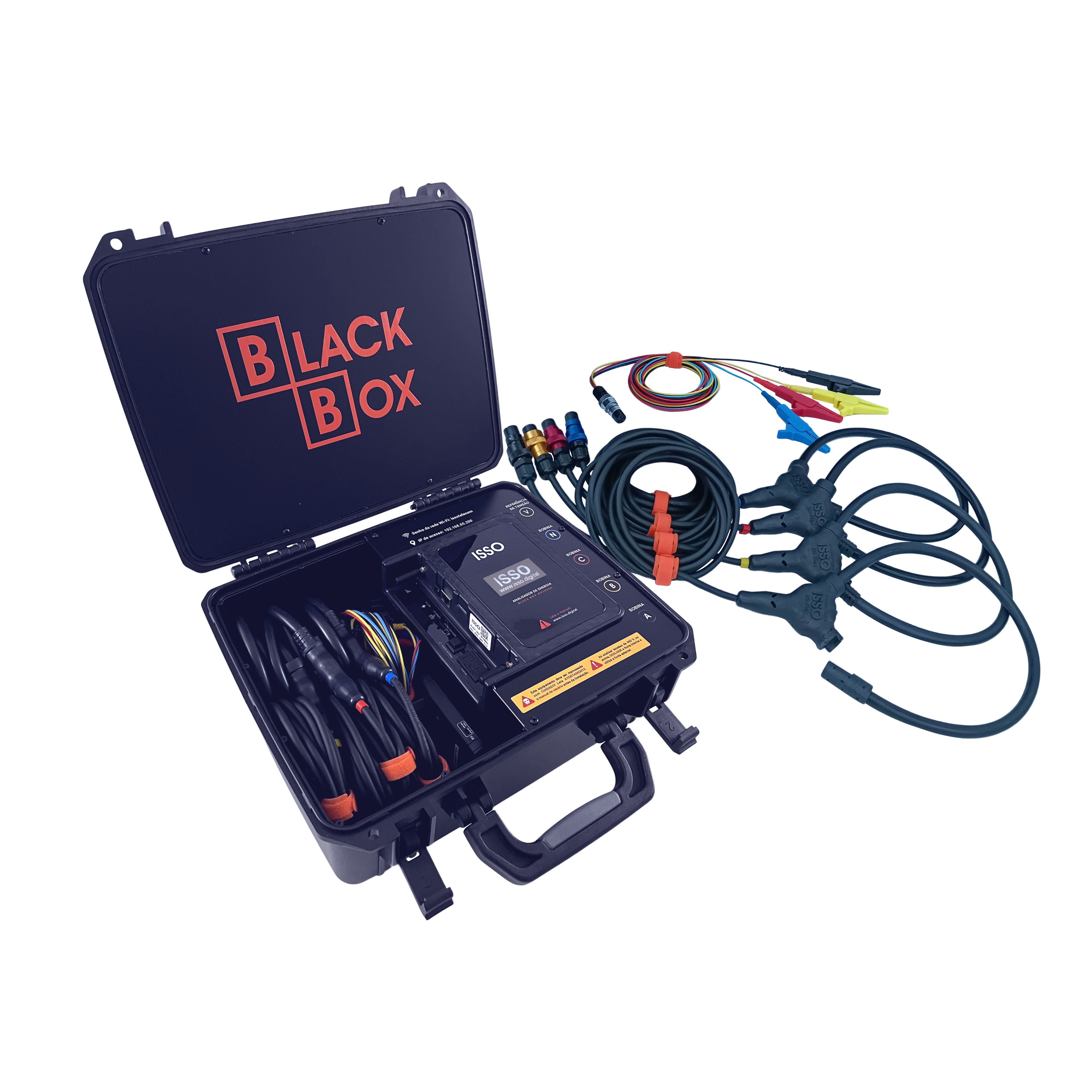

Composto por:

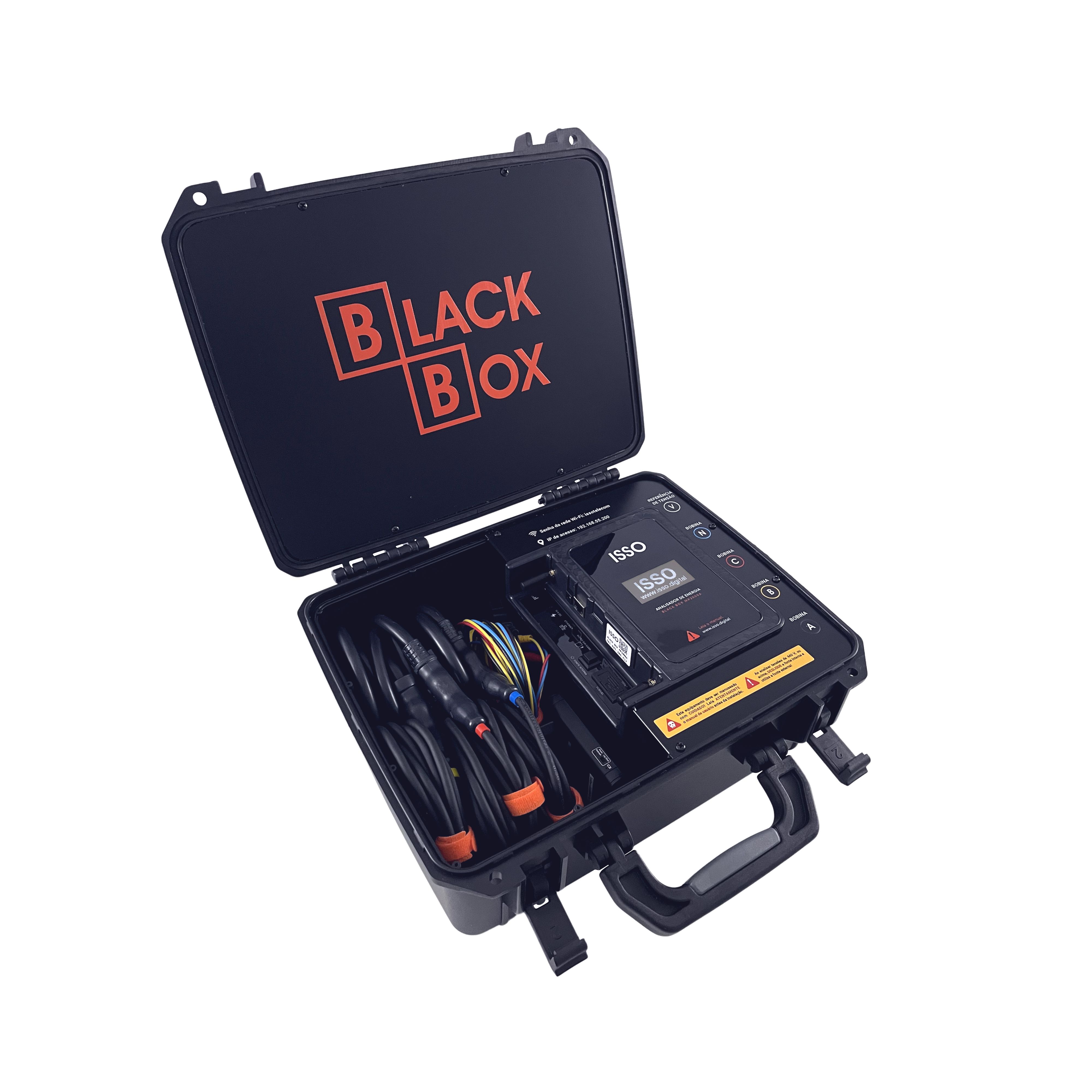

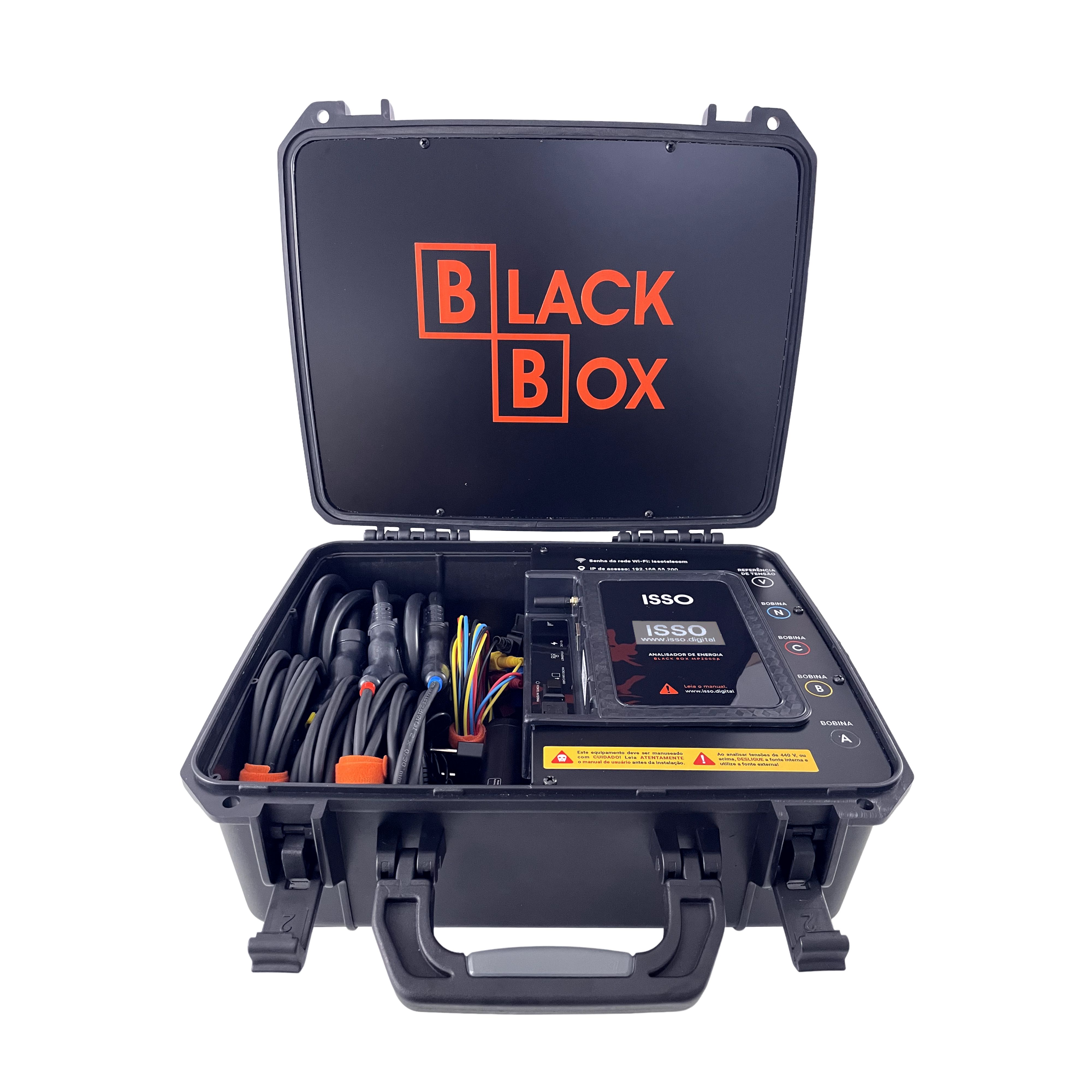

01 – Analisador de energia BLACK BOX MP2000A;

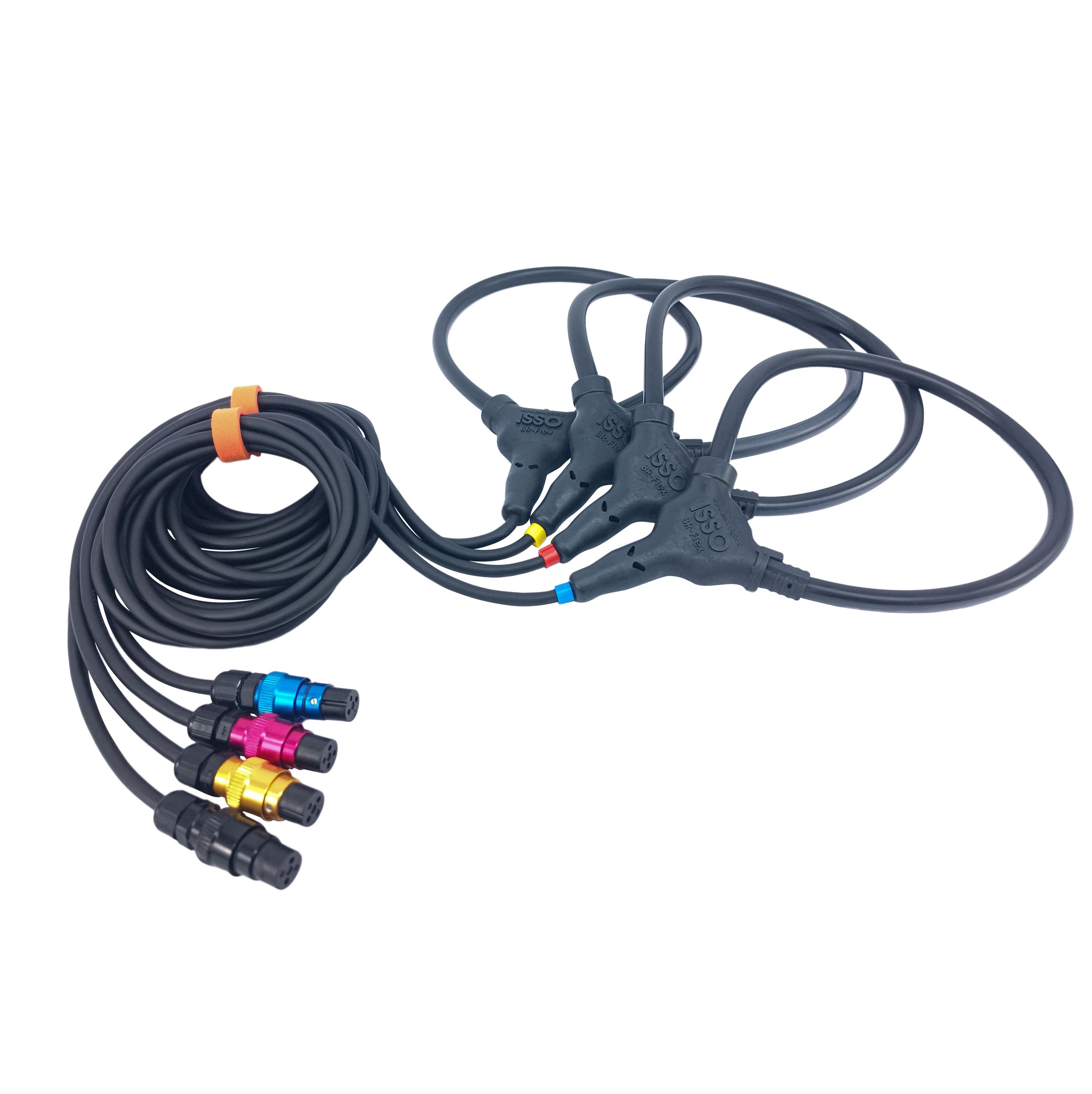

04 – Sensores de corrente flexíveis BR-Flex 55 (A, B, C e Neutro);

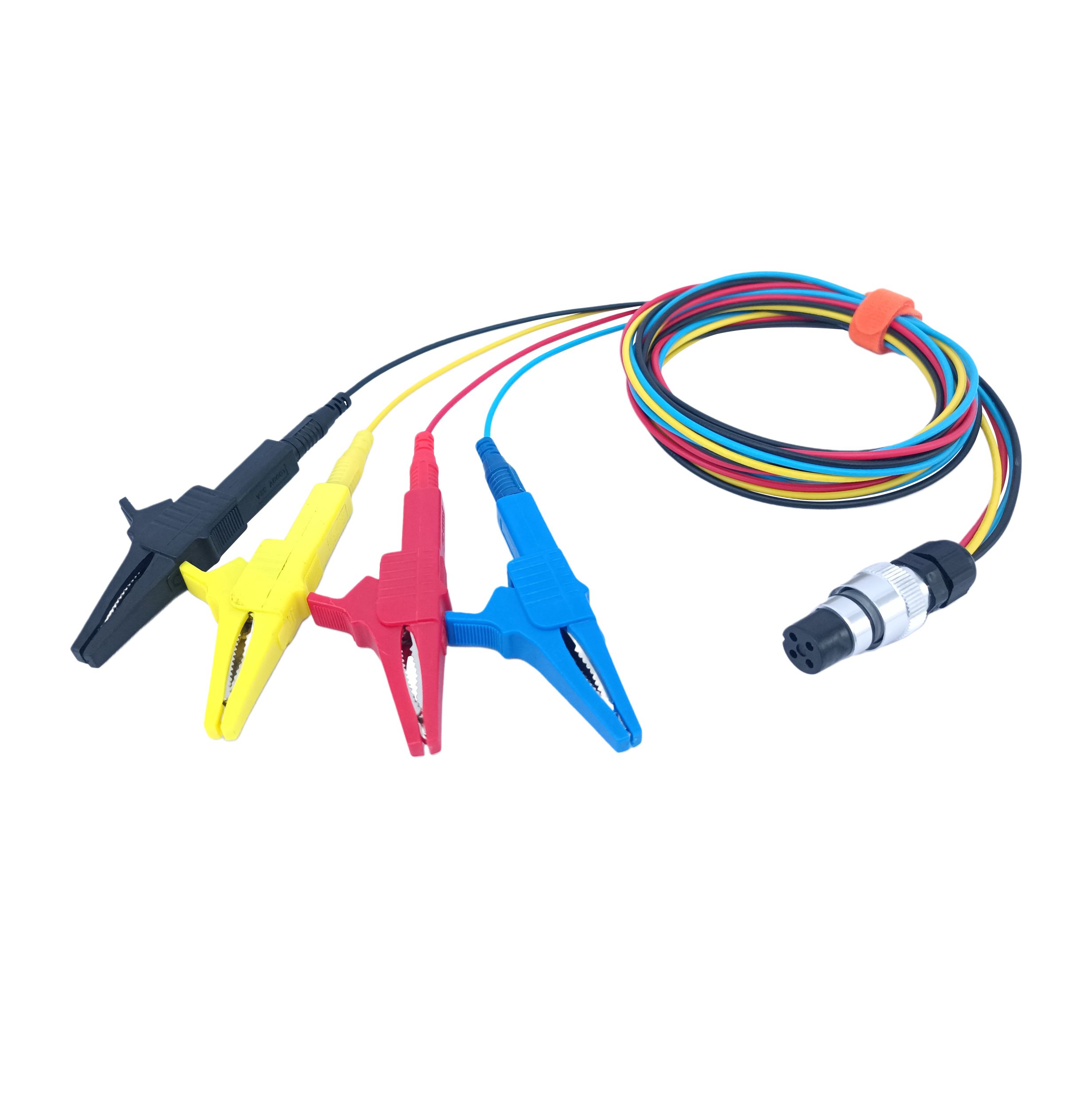

04 – Garras de referência de tensão (A, B, C e Neutro);
01 – Fonte externa 12 V nobreak bivolt;
01 – Manual de ativação do equipamento (manual completo disponível online);
01 – Certificado de calibração de fábrica da ISSO.

A única linha de analisadores com sistema 100% gratuito! Sem custos de licença ou mensalidades!
Totalmente nacional com o melhor custo-benefício do mercado!

Leia os Termos e Condições de nosso sistema.

Aplicações Indicadas:

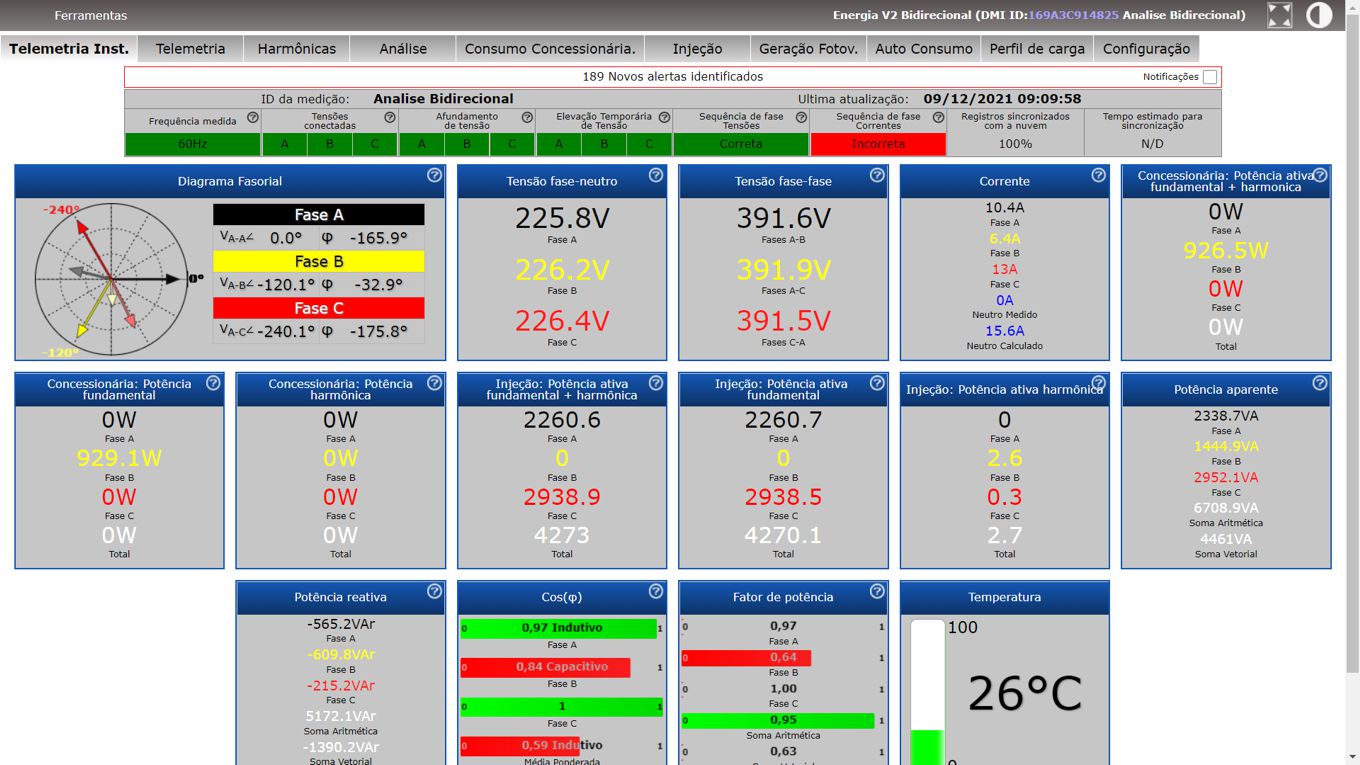

Projetados para uso em conjunto com nosso sistema de análise em nuvem 100% gratuito – o DATALOG – nossos analisadores BLACK BOX são as melhores ferramentas do mercado para aqueles que buscam analisar a qualidade de sua rede elétrica e usinas solares!

• Analise e registre com precisão inúmeros parâmetros de sua rede elétrica;
• Monitore sua rede elétrica em tempo real, em qualquer lugar do mundo;
• Analise redes fotovoltaicas em modos de operação bidirecional, geração e consumo;
• Trabalhe com seu analisador em modo trifásico, bifásico e monofásico;
• Identifique falhas, picos, ineficiências e problemas em sua rede elétrica;
• Otimize e aumente a eficiência operacional do seu uso de energia;
• Realize a aferição de seu consumo em indústrias, residências, salas comercias e máquinas;
• Precifique os custos de produção e gastos de energia com nossos relatórios em nuvem;
• Analise seu fator de potência e saiba como reduzir gastos e evitar multas;
• Crie relatórios em PDF online de maneira simples e prática;
• Indicado para uso em campo, atendendo grau de IP66 para maior robustez e praticidade!

Caracteristicas:

• Acesso gratuito ao sistema de análise em nuvem da ISSO – o DATALOG;

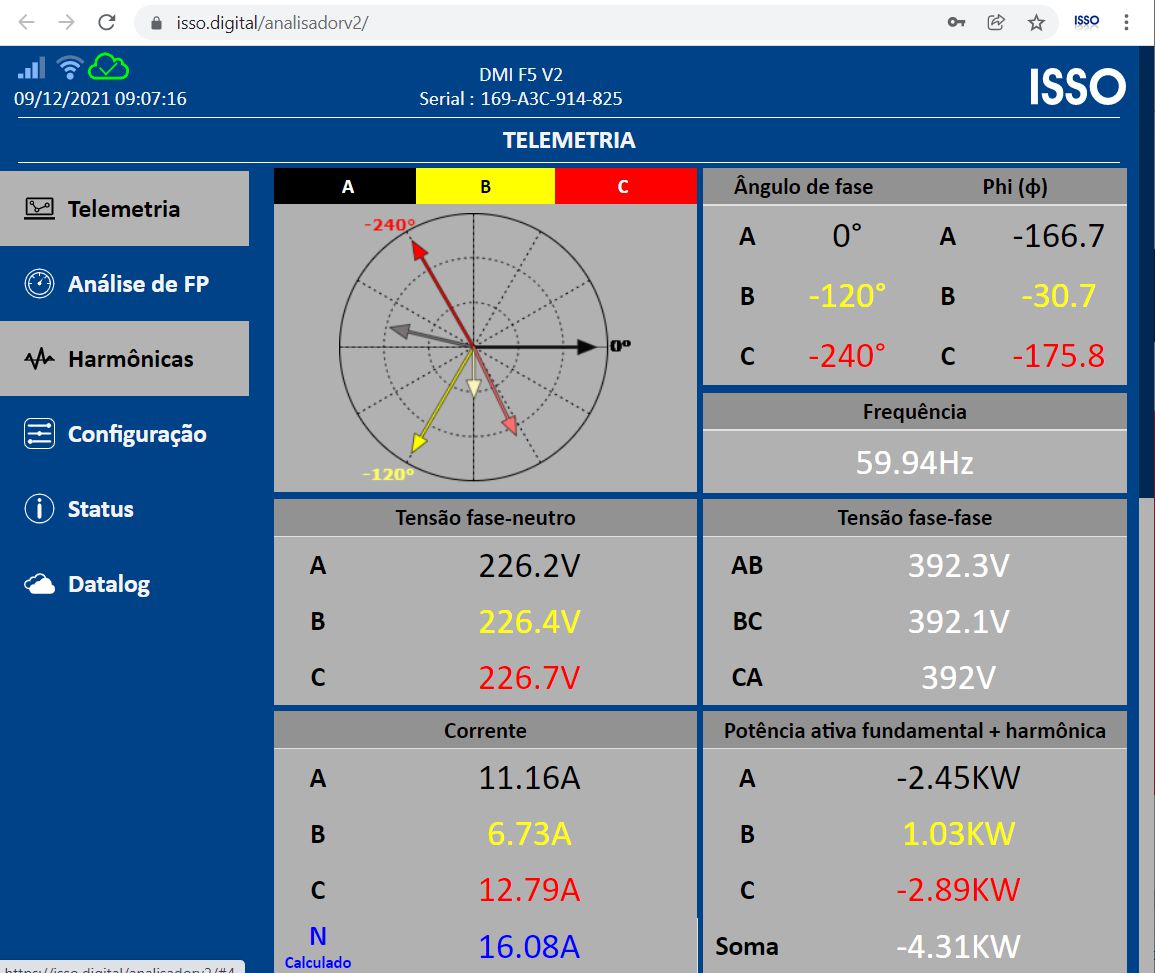

• Acesso a interface HTTP integrada (para configurações iniciais);
• Armazenamento circular online de até 1 ano (dados do 13° mês sobrescrevem o 1°);
• Armazenamento interno para use offline de até 3 meses;
• Conexão Wi-Fi em modo cliente/roteador;
• Conexão Ethernet (LAN) 10/100;
• Conexão GSM/GPRS (rede móvel celular; requer um microchip ativo e com crédito);
• Display gráfico OLED;
• Fonte interna com mecanismo de alimentação através de referência de tensão (A + Neutro);
• Exportação de gráficos e resumos em XLS, CSV, PDF e PNG;
• Taxa de amostragem de dados de cerca de 15 mil amostras por segundo;
• Taxa de atualização de dados programável, de 1 segundo até 1 hora;
• Envio de mensagens de alertas configuráveis para o sistema em nuvem da ISSO;
• Envio de mensagens de alertas configuráveis por e-mail*;
• Envio de mensagens de alertas configuráveis por SMS* (custo adicional de R$0,80 p/ mensagem; fatura pós-paga);
• Possibilidade de expansão de projeto de forma prática, adicionando mais analisadores BLACK BOX ao seu projeto;
• 365 dias (1 ano) de garantia de fábrica;

*Limite configurável de 500 mensagens mensais.

Dados analisados e/ou armazenados por analisadores BLACK BOX*:

• Corrente (A, B, C);
• Corrente (neutro);
• Tensão (fase-neutro);
• Tensão (fase-fase);
• Frequência;
• Consumo;
• Demanda (energia ativa);
• Ângulo de fase (AB, BC, CA);
• Ângulo de defasagem tensão-corrente (phi);
• Afundamento de tensão (sag);
• Sobretensão (swell);
• Desequilíbrio de tensão (fasorial);
• Desequilíbrio de tensão (amplitude);
• Desequilíbrio de corrente (amplitude);
• Potência ativa fundamental;
• Potência ativa harmônica;
• Potência ativa total (fundamental + harmônica);
• Potência aparente (A, B, C);
• Potência aparente total (soma aritmética);
• Potência aparente total (soma vetorial);
• Potência reativa total (soma aritmética);
• Potência reativa total (soma vetorial);
• Fator de potência de deslocamento (A, B, C);
• Fator de potência de deslocamento total;
• Fator de potência real total (A, B, C);
• Fator de potência real total (soma aritmética);
• Fator de potência real total (soma vetorial);
• Harmônicas (até 32° ordem);
• Distorção harmônica total (THD) (A, B, C);
• Distorção harmônica total (THD) (tensão);
• Deslocamento de onda;
• Temperatura interna do analisador;
• Diversos dados de fatura, precificação de custos de energia e custos de produção, através do sistema DATALOG.

*Cada dado analisado por um analisador ISSO tem uma tolerância nominal de ≤ 1%. Ou seja, uma precisão de 99%.

O valor real, no entanto, é geralmente muito menor. A tolerância real de cada analisador pode ser consultada no certificado de calibração interno da ISSO que acompanha o produto.

Ainda, flutuações de precisão podem ocorrer devido a outros fatores, incluindo mas não se limitando ao posicionamento físico dos sensores de corrente que o acompanham.

Consulte o manual do usuário para mais informações.

Especificações técnicas

• Suporte para análises trifásicas, bifásicas e monofásicas True RMS até 2000 A;
• Suporte para análises trifásicas, bifásicas e monofásicas True RMS de 110 V, 220 V Fase/Neutro;
• Suporte para análises trifásicas, bifásicas e monofásicas True RMS de 220 V, 380 V, 440 V, 660 V Fase/Fase;
• Análises em conformidade com os requisitos da IEC 62052-11, IEC 62053-22, IEC 62053-23, ANSI C12.1 e ANSI C12.20;
• Certificados de segurança IEC 61010, 1000 V CAT III e 600 V CAT IV.

• Medidas compactas de 350x300x200 mm;
• Gabinete de termoplástico PP anti-chama UL94 V-0;

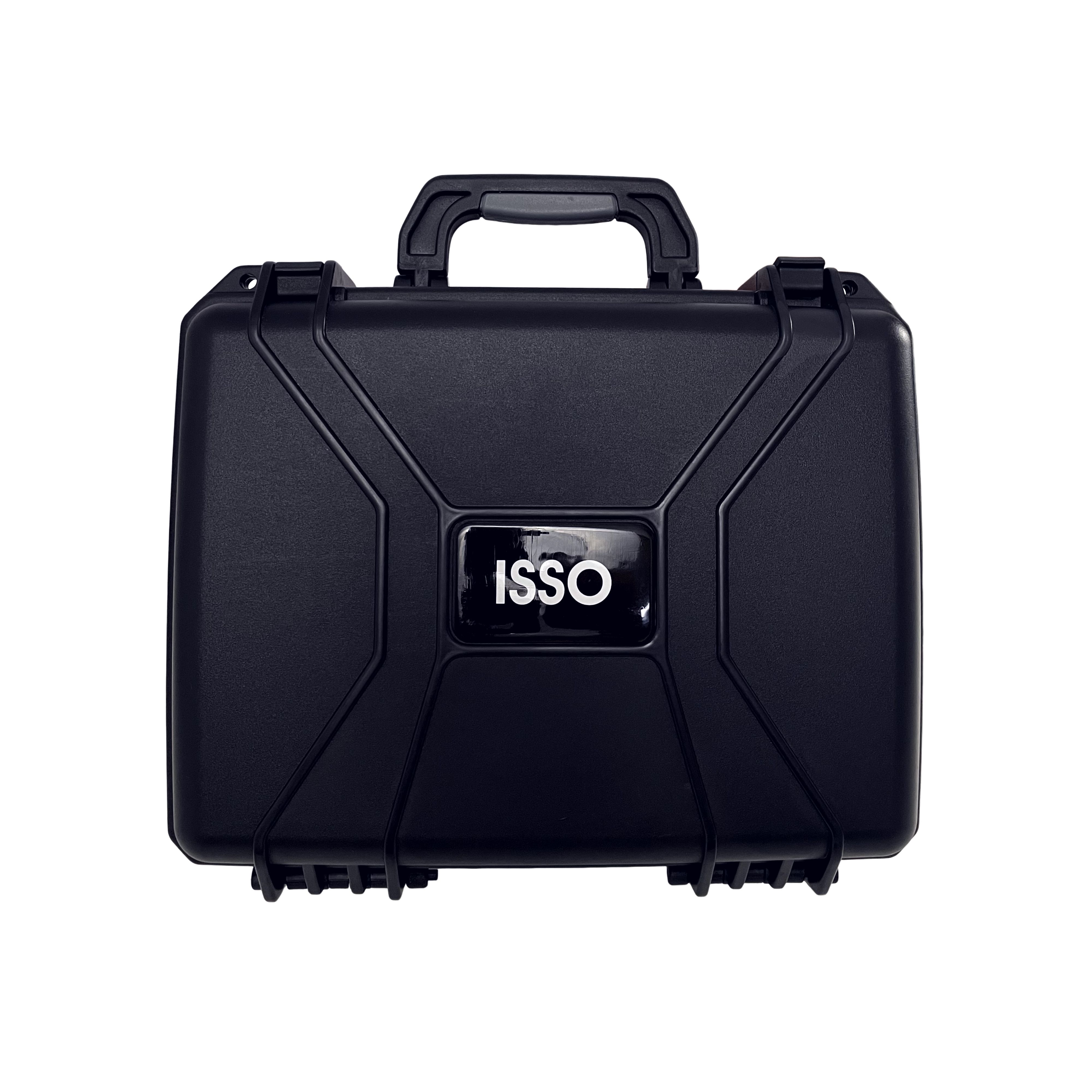

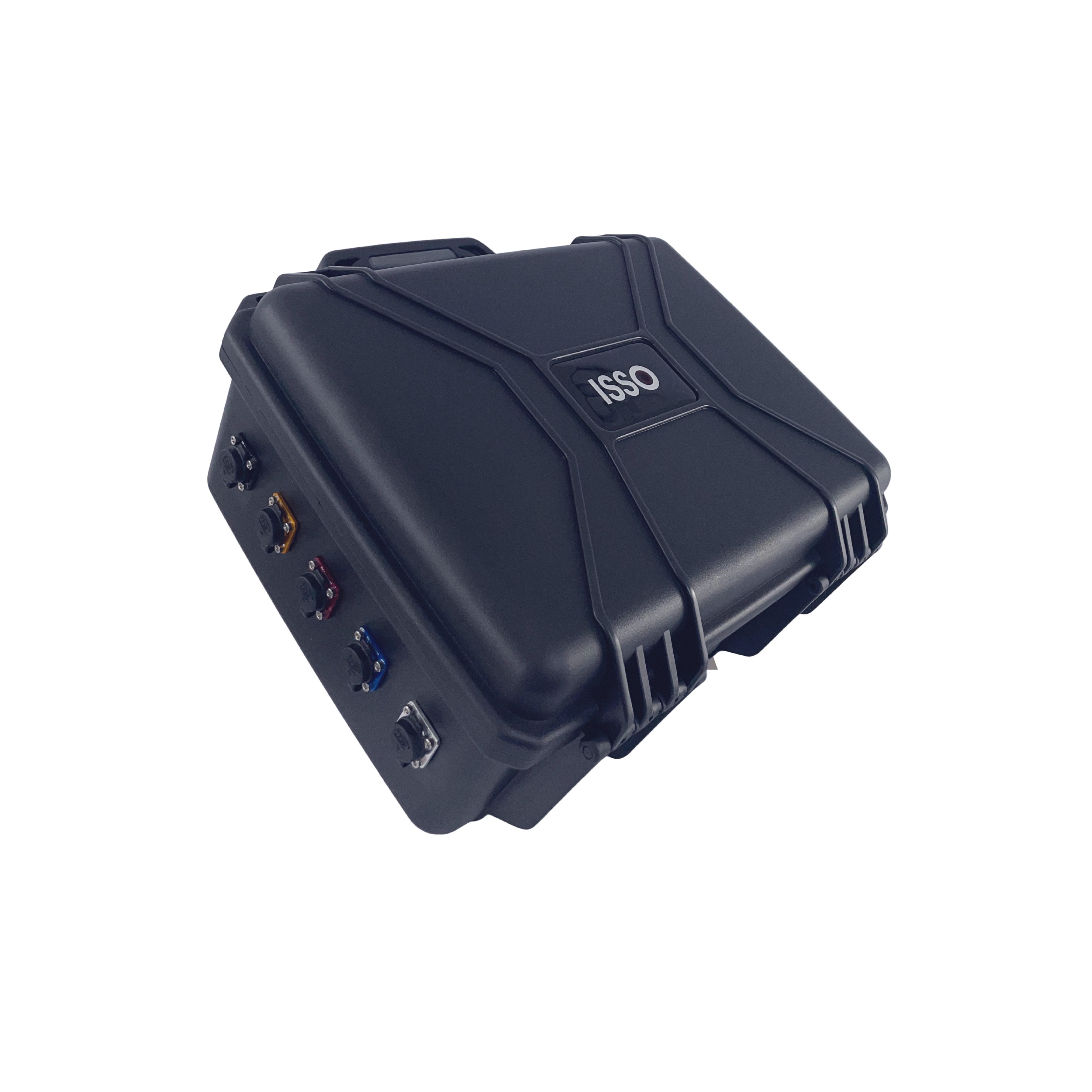

• Maleta com conectores externos ITC militares e suporte para cadeados;
• Resolução do display OLED de 126x64 pixels;
• Conexão Ethernet RJ45 (LAN);
• Conexão Wi-Fi 2.4 GHz (cliente/roteador);
• Conexão GSM/GPRS (rede móvel);
• 4 entradas para sensores de corrente 100 mV/kA;
• 1 entrada para garras de referência de tensão;
• 1 entrada P4 para fonte de alimentação 12 V;
• 1 entrada Ethernet RJ45;
• 1 entrada para Micro SIM card;
• Processador AD (32 bits/16 bits);
• Memória interna de 2 gigabit para armazenamento de dados offline;
• Bateria interna para manutenção do relógio em tempo real;
• Tensão de alimentação 90 V até 250 V Fase/Neutro (acompanha fonte nobreak de 12V 1A);
• Frequência de operação de 50/60 Hz;
• Grau de proteção IP66;
• Fusível de 250V 1A;
• Temperatura de operação entre -10 °C e 55 °C.
